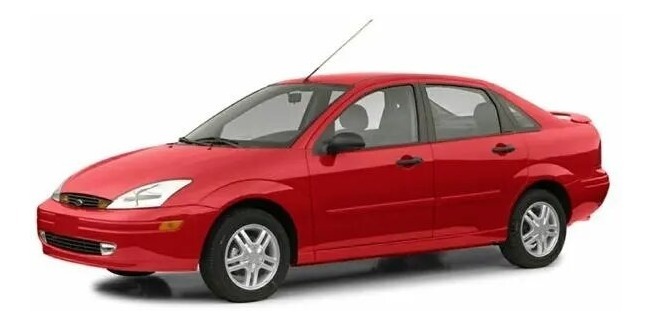

Diagramas Eléctricos Ford Focus 2.0 (2002)

Para el Diagrama eléctrico FORD FOCUS L4-2.0L DOHC VIN 3 2002 se incluyen los siguientes componentes:

Engine Conttrols – Except SVT.
Engine Controls – SVT.
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Body Control Modules/ Módulos de Control del Cuerpo del vehículo (BCM).
Computer Data Lines/ Computadoras del auto (pin data automotriz).
Cruise Control.
Defogger.
Exterior Lights.
Headlights.
Horns.
Instrument Cluster/Tablero de Instrumentos.
Interior Lights.
Mirrors
Air Bag Control Modules/ Módulos de control de bolsas de aire (AIRBAG).
Power Windows.
Spund Systems.
Shift Interlock.
Transmission-A/T Circuit.
Anti-Lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Throttle Position Sensor / Sensor de posición del acelerador (TPS).
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Mass Air Flow Meter Sensor / Sensor de flujo de masa de aire (MAF).
Output Shaft Speed Sensor(OSS).
Transmission Range Sensor.
Vehicle Speed Sensor/ Sensor de Velocidad (VSS).
Powertrain Control Module (PCM).
Battery Junction (Box).
Power Distribution Box.
Relays In The Power Distribution Box.
Central Junction Box (CJB), Rear.
Central Junction Box (CJB), Top.
Passenger Compartment Fuse Panel.
Relays In The Passenger Compartment Fuse.
Wheel Speed Sensor (WSS).
