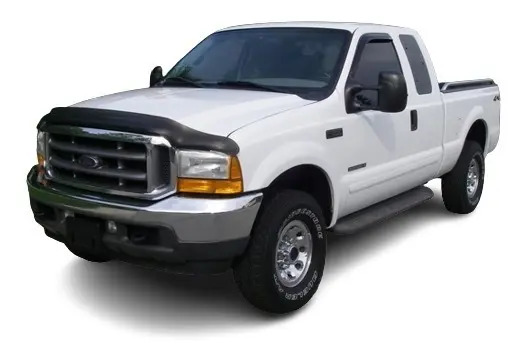

Diagramas Eléctricos Ford F250 4wd Super Duty 5.4l (2005)

Para el Diagrama eléctrico FORD F 250 4WD SUPER DUTY V8-5.4L 2005 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Computer Data Lines/ Computadoras del auto (pin data automotriz).
Exterior Lights.
Instrument Cluster/Tablero de Instrumentos.
Intererior Lights.
Headlkights
Horns
Mirrors.
Power Windows.
Supplemental Restraints (SRS).
Sound Systems.
Shift Interlock.
Transmission – 4WD Circuit.
Transmission A/T Circuit.
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Accelerator Pedal position sensor / Sensor de posición del pedal (APP)
Battery Junction Box.
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Central Junction Box.
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Electronic Throttle Actuator.
Engine Temperature Sensor.
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Knock Sensor/ Sensor de golpeteo (KS).
Mass Air Flow & Intake Air Temperature Sensor.
Throttle Position Sensor / Sensor de posición del acelerador (TPS).
Transmission control module/ Módulo de control de transmisión (TCM).
Wheel Speed Sensor / Sensor de Velocidad (VSS).
PIN-OUT Engine Control Module/ PIN-OUT Modulo de Control del Motor (ECM)
