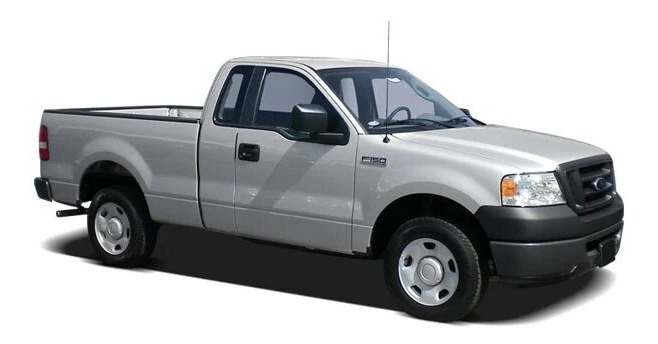

Diagramas Eléctricos Ford F 150 4wd 5.4l (2008)

Para el Diagrama eléctrico FORD F 150 4WD V8-5.4L 2008 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Information Bus – Computer Data Lines/ Computadoras del auto (pin data automotriz).
Defogger.
Horns.
Headlights.
Mirrors.
Exterior Lights.
Interior Lights.
Cruise Control.
Instrument Cluster/Tablero de Instrumentos.
Air Bag Control Modules/ Módulos de control de bolsas de aire (AIRBAG).
Power Windows.
Sound Systems.
Transmissions – 4WD.
Transmission A/T Circuit.
Shift Interlock.
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Anti – Theft.
Accelerator Pedal position sensor / Sensor de posición del pedal (APP).
Ambient Air Temperature Sensor.
Auxiliary Relay Box.
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Central Junction Box (CJB).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Digital Transmission Range Sensor (DTR).
Electronic Throttle Position Sensor.
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Knock Sensor/ Sensor de golpeteo (KS).
Output Shaft Speed Sensor (OSS).
Passenger Compartment Fuse Panel – Power Distribution – Central Junction Box.
Powertrain Control MOdule.
Turbine Shaft Speed Sensor (TSS).
Wheel Speed Sensor.
