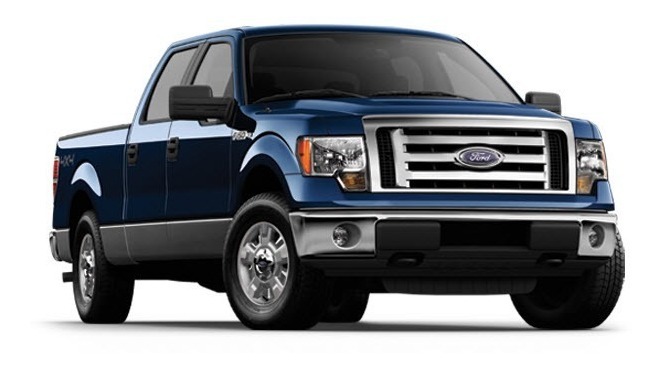

Diagramas Eléctricos Ford F 150 4wd 5.0l (2012)

Para el Diagrama eléctrico FORD F 150 4WD V8-5.0L 2012 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Body Control Modules/ Módulos de Control del Cuerpo del vehículo (BCM).
Information Bus – Computer Data Lines/ Computadoras del auto (pin data automotriz).
Headlights.
Mirrors.
Exterior Lights.
Interior Lights.
Instrument Cluster/Tablero de Instrumentos.
Supplemental Restraints (SRS).
Power Windows.
Sound Systems.
Transmissions – A/T Circuit.
Transmissions – AWD Circuit.
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Accelerator Pedal position sensor / Sensor de posición del pedal (APP).
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Fuse And Relay Information – Auxiliar Battery Junction Box.
Fuse And Relay Information – Battery Junction Box.
Fuse And Relay Information – Body Control Module.
Knock Sensor/ Sensor de golpeteo (KS).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Universal Heated Oxygen Sensor (HO2S).
Mass Air Flow/Intake Air temperature Sensor.
PIN-OUT Engine Control Module/ PIN-OUT Modulo de Control del Motor (ECM).
Wheel Speed Sensor (WSS).
