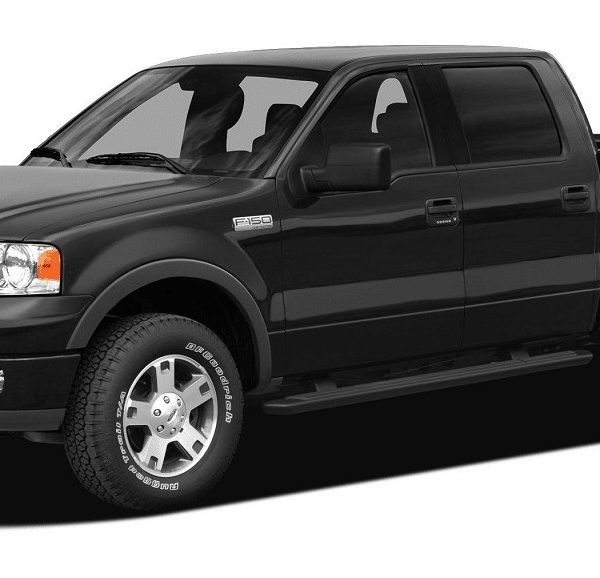

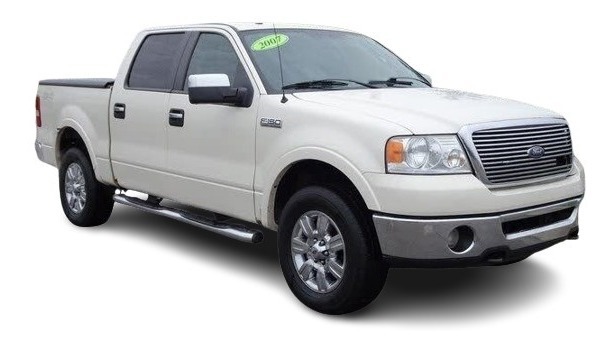

Diagramas Eléctricos Ford F 150 2wd 4.6l (2008)

Para el Diagrama eléctrico FORD F 150 2WD V8-4.6L 2008 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Computer Data Lines/ Computadoras del auto (pin data automotriz).
Exterior Lights.
Interior Lights.
Instrument Cluster/Tablero de Instrumentos.
Headlights.
Mirrors.
Power Windows.
Supplemental Restraints (SRS).
Air Conditioning,
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Sound Systems.
Shift Interlock.
Transmissions – 4WD Circuit.
Transmissions – A/T Circuit.
Accelerator Pedal position sensor / Sensor de posición del pedal (APP).
Auxiliary Relay Box.
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Central Junction Box (CJB).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Digital Transmission Range Sensor.
Electronic Throttle Position Sensor.
Data Link Connector/ Conector de Enlace de Datos (DLC).
Knock Sensor/ Sensor de golpeteo (KS).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Mass Air Flow Meter Sensor & Intake Air Temperature Sensor.
Passenger Compartment Fuse Panel.
Powertrain Control Module.
Wheel Speed Sensor.
