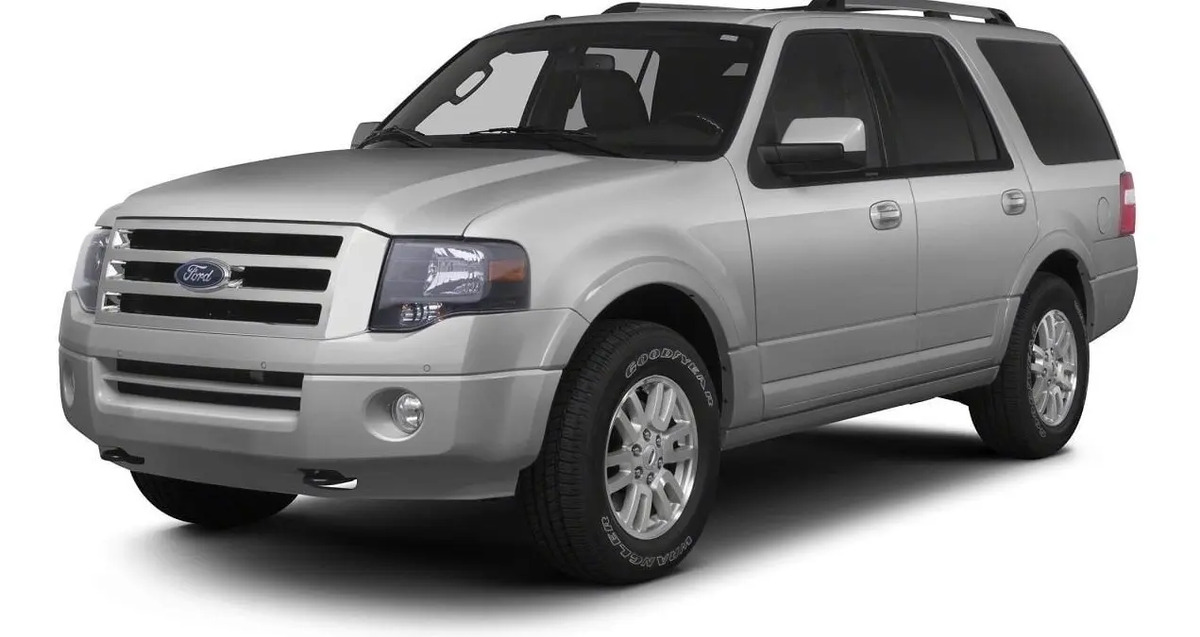

Diagramas Eléctricos Ford Expedition 4wd 5.4l (2013)

Para el Diagrama eléctrico FORD EXPEDITION 4WD V8-5.4L 2013 se incluyen los siguientes componentes:

Information Bus – Computer Data Lines/ Computadoras del auto (pin data automotriz).
Body Control Modules/ Módulos de Control del Cuerpo del vehículo (BCM).
Powertrain Control Modules/ Módulos de control del tren de Potencia (PCM).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Supplemental Restraints.
Mass Air Flow / Intake Air Temperature Sensor (MAF & IAT).
Anti-Lock Brakes/ Frenos Antibloqueo.
Instrument Cluster/Tablero de Instrumentos.
Camshaft Position Sensor/ Sensor de posición del árbol de levas (CMP).
Crankshaft Position Sensor/ Sensor de posición del cigüeñal (CKP).
Knock Sensor/ Sensor de golpeteo (KS).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2).
Transmission Control Module – 4WD CIRCUIT (TCM).
Transmission Control Module – A/T CIRCUIT (TCM).
Wheel Speed Sensor/ Sensor de Velocidad (VSS).
Throttle Position Sensor/ Sensor de posición del acelerador (TPS)
Acccelerator Pedal position sensor/ Sensor de posición del pedal. (APP)
PIN-OUT Engine Control Module/ PIN-OUT Modulo de Control del Motor (ECM).
Battery Juntion Box.
Smart Juntion Box.
