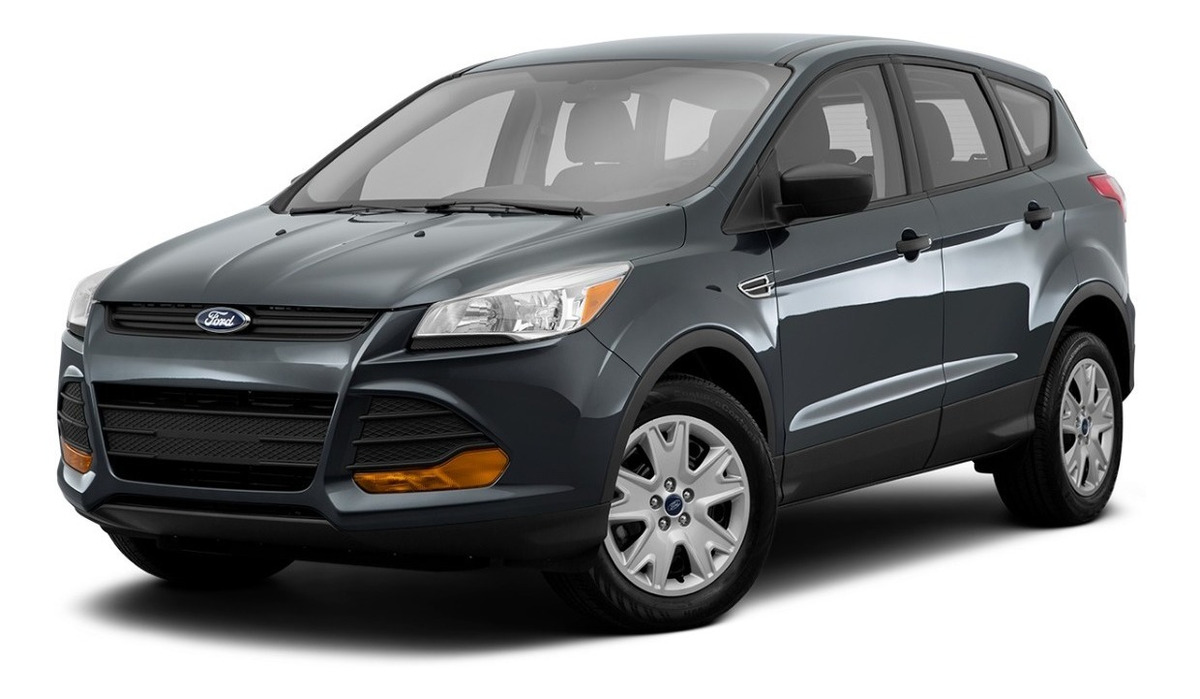

Diagramas Eléctricos Ford Escape 2wd 1.6l Turbo (2014)

Para el Diagrama eléctrico FORD ESCAPE 2WD L4-1.6L TURBO 2014 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Body Control Modules/ Módulos de Control del Cuerpo del vehículo (BCM).
Information Bus – Computer Data Lines/ Computadoras del auto (pin data automotriz).
Defogger.
Horns,
Headlights.
Mirrors.
Exterior Lights.
Interior Lights.
Cruise Control.
Instrument Cluster/Tablero de Instrumentos.
Supplemental Restraints (SRS).
Power WIndows.
Sound Systems.
Transmissions – A/T Circuit.
Transmissions – AWD Circuit.
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Accelerator Pedal Position Sensor / Sensor de posición del pedal (APP).
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Engine Coolant Temperature Sensor /Sensor de temperatura del refrigerante (ECT).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Instake Camshaft Position Sensor (CMP).
Rear Wheel Speed Sensor.
Front Wheel Speed Sensor.
Knock Sensor/ Sensor de golpeteo (KS).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Intake Air Temperature Sensor / Sensor de temperatura del aire (IAT).
Rear Junction Box (BJB).
Passenger Compartement Fuse Panel.
Luggage Compartment Fuse Panel.
Fuse And Relay Information – Battery Junction Box.
Fuse And Relay Information – Body Control Module (BCM).
Powertrain Control Module (PCM).
