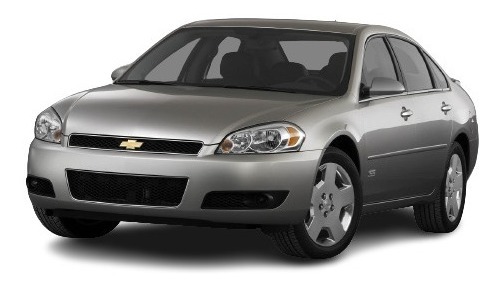

Diagramas Eléctricos Chevrolet Impala 5.3l (2007)

Para el Diagrama eléctrico CHEVROLET IMPALA V8-5.3L 2007 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Body Computer.
Computer Data Lines/ Computadoras del auto (pin data automotriz).
Exterior Lights.
Interior Lights.
Headlights.
Instrument Cluster/Tablero de Instrumentos
Mirrors.
Supplemental Restraints (SRS).
Power Winodws.
Sound Systems.
Shift Interlock – Ignition Lock Solenoid.
Shift Interlock – Shift Interlock Circuit.
Transmission – A/T Circuit.
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Accelerator Pedal position sensor / Sensor de posición del pedal (APP)
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Coolant Temperature Sensor /Sensor de temperatura del refrigerante (ECT).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Fuel Level Sensor.
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Knock Sensor/ Sensor de golpeteo (KS).
Mass Air Flow Meter Sensor & Intake Air Temperature Sensor.
Wheel Speed Sensor/ Sensor de Velocidad (WSS).
Engine Control Module.
I/P Fuse Block.
