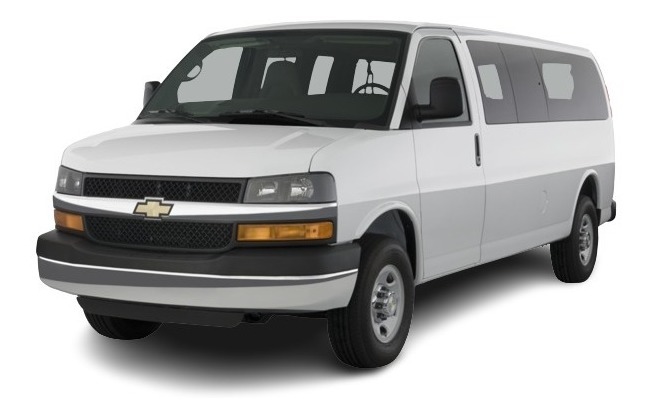

Diagramas Eléctricos Chevrolet Express 1500 4.3l (2012)

Para el Diagrama eléctrico CHEVROLET EXPRESS 1500 RWD V6-4.3L 2012 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Starting Charging – Charging Circuit.
Starting Charging – Starting Circuit.
Body Control Modules/ Módulos de Control del Cuerpo del vehículo (BCM).
Information Bus – Computer Data Lines/ Computadoras del auto (pin data automotriz).
Horns.
Headlights.
Mirrors.
Exterior Lights.
Interior Lights.
Cruise Control.
Instrument Cluster/Tablero de Instrumentos.
Supplemental Restraints (SRS).
Power Windows.
Sound Systems.
Transmissions.
Shift Interlock.
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Door Locks.
Accelerator Pedal position sensor / Sensor de posición del pedal (APP).
Automatic Transmission Output Shaft Speed (OSS) Sensor.
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Engine Compartment Fuse Block – Owners Manual.
Floor Console Fuse Block – Owners Manual.
Knock Sensor/ Sensor de golpeteo (KS).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
Manifold ABsolute Pressure Sensor (MAP).
Mass AIr FLow & Intake Air Temperature Sensor.
PIN-OUT Engine Control Module/ PIN-OUT Modulo de Control del Motor (ECM).
Throttle Body.
Wheel Speed Sensor.
