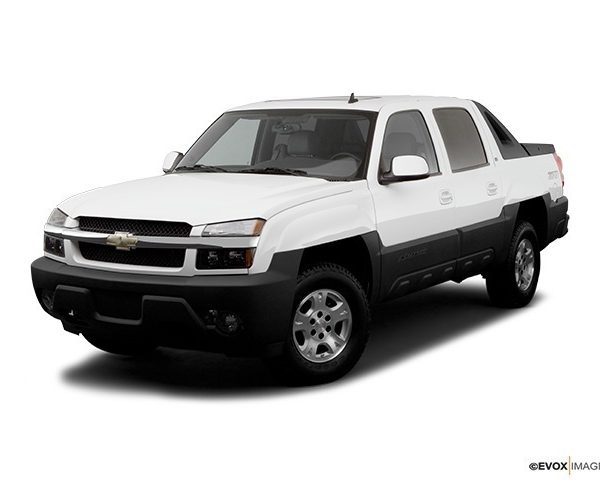

Diagramas Eléctricos Chevrolet Avalanche 2500 2wd 8.1 (2005)

Para el Diagrama eléctrico CHEVROLET AVALANCHE 2500 2WD V8-8.1L VIN G 2005 se incluyen los siguientes componentes:

Engine Control Module (ECM).
Body Control Module/ Módulos de Control del Cuerpo del vehículo (BCM).
Information Bus – Computer Data Lines/ Computadoras del auto (pin data automotriz).
Headlights.
Mirrors.
Exterior Lights.
Interior Lights.
Instrument Cluster/Tablero de Instrumentos.
Supplemental Restraints (SRS).
Power Windows.
Sound Systems.
Transmissions – A/T Circuit.
Transmissions – Transfer Case Circuit (2-Speed Automatic).
Anti-lock Brakes/ Frenos Antibloqueo (ABS).
Air Conditioning.
Accelerator Pedal position sensor / Sensor de posición del pedal (APP).
Camshaft Position Sensor / Sensor de posición del árbol de levas (CMP).
Crankshaft Position Sensor / Sensor de posición del cigüeñal (CKP).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Engine Coolant Temperature Sensor /Sensor de temperatura del refrigerante (ECT).
Heated Oxygen Sensor/ Sensor de Oxígeno (HO2S).
I/P Fuse Block – Bottom View.
I/p Fuse Block – Top View.
I/P Fuse Block.
Rear Junction Block – Bottom View.
I/P Junction Block – Top View.
Mass Air Flow / Intake Air Temperature Sensor.
Throttle Body.
Throttle Position Sensor / Sensor de posición del acelerador (TPS).
Transmission Range Switch.
Underhood Fuse block – Cooling Fan – Bottom View,
Underhood Fuse Block – Cooling Fan – Top View.
Wheel Speed Sensor.
