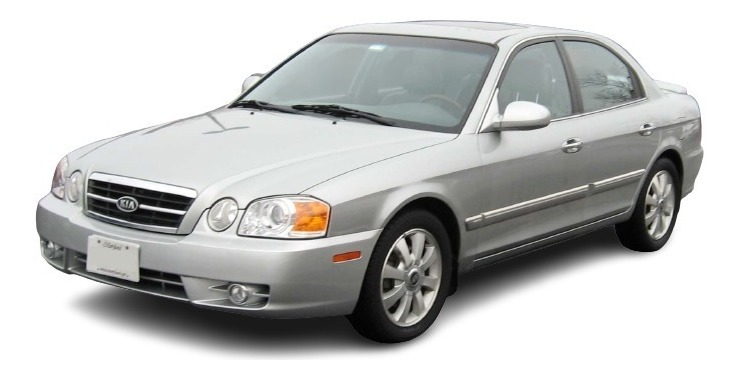

Diagrama Eléctrico Kia Optima 2.7 (2004)

Para el Diagrama eléctrico KIA OPTIMA V6-2.7L 2004 se incluyen los siguientes componentes:

Computer Data Lines/ Computadoras del auto (pin data automotriz).
Body Control Modules/ Módulos de Control del Cuerpo del vehículo (BCM).
Engine Control Modules/ Módulos de control del tren de Potencia (PCM).
Data Link Connector/ Conector de Enlace de Datos (DLC).
Air Bag Control Modules/ Módulos de control de bolsas de aire (AIRBAG).
Air Flow Meter Sensor/ Sensor de flujo de masa de aire (MAF).
Air Temperature Sensor/ Sensor de temperatura del aire (IAT).
Anti-lock Brakes/ Frenos Antibloqueo.
Instrument Cluster/Tablero de Instrumentos.
Camshaft Position Sensor/ Sensor de posición del árbol de levas (CMP).
Coolant Temperature Sensor/Sensor de temperatura del refrigerante (ECT).
Crankshaft Position Sensor/ Sensor de posición del cigüeñal (CKP).
Knock Sensor/ Sensor de golpeteo (KS).
Oxygen Sensor/ Sensor de Oxígeno (O2).
Transmission A/T Circuit.
Vehiclee Speed Sensor/ Sensor de Velocidad (VSS).
Throttle Position Sensor/ Sensor de posición del acelerador (TPS).
Transaxle Range Switch Circuit.
PIN-OUT Engine Control Module/ PIN-OUT Modulo de Control del Motor (ECM).
Fuse & Relay / Fusilera.
Power Locks /Cerraduras Eléctricas.
Mirrors /Espejos.
Power Windows / Ventanas Eléctricas.
